一、产品简介

DS系列无油涡旋真空泵是新研发出来的一种干式真空泵，该结构的真空泵可实现真正的无油，节能环保，具有以下优点：

1、间隙小、泄漏少，具有较高的压缩比，在一定压力范围内有稳定的抽速，达到抽速快、范围广、极限真空度低；

2、涡旋盘之间形成的工作腔由于两侧涡旋盘之间是对称的，而且泵结构简单，零部件少，故振动噪声小，可靠性高，达到低振动、低噪音；

3、工作压力范围宽，由于压缩容积的变化是连续的，因而驱动扭矩变化小，功率变化小，能在大气压和真空之间频繁启动，达到节能效果；

4、全无油，不返油，不喷油，工作过程中无须添加任何油品介质，对被抽容器无污染，达到零排放绿色节能效果；

5、体积小，质量轻，结构简单，可靠性高，使用寿命长。

无油涡旋干泵广泛应用于分子泵的前级泵、医药、医疗仪器、电子、半导体、真空镀膜、真空包装、真空干燥过滤、航空、科研、实验室仪器、真空固定、真空脱气、真空成型、真空检漏、电子加速器、回收装置等。

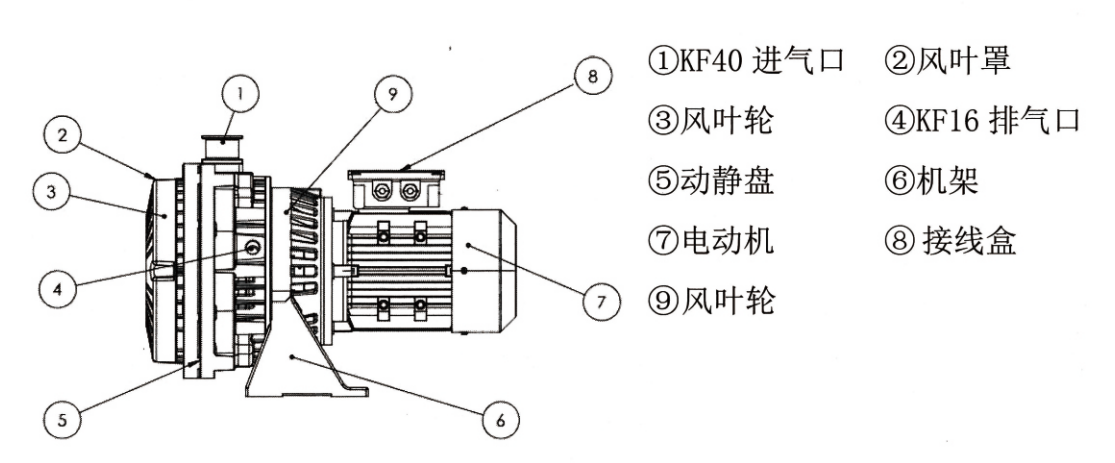

二、真空泵部分名称

三、技术参数

四、注意事项

该真空泵用于抽干燥、洁净的气体，不得用于抽对人体有害、易燃易爆或有腐蚀性的气体，也不能用于抽含化学品溶剂及能生成粉末的物质，尤其是含有强酸强碱性的介质物质。此类物质会使本产品的定动盘及部件材料受到一定程度的腐蚀，从而影响真空泵的真空度及使用寿命。

本产品由于构造需要原因，在压缩腔内采用了PTFE材质为主的密封件和空气中有灰尘，在正常使用过程中，会产生微量粉末，属于正常现象，最宜在真空泵的进气口上安装真空过滤器，避免灰尘颗粒吸入真空泵腔体内，有利于真空泵的真空度和使用寿命。若客户觉得泵在抽气过程中，泵的噪声较大（由于抽气过程气体脉冲对冲作用）泵会产生一定的噪声，可在排气口安装带有过滤装置的消音器，但运行一定时间对消音器的过滤部分进行内部的清理、清洗或者直接更换内部滤芯。

对排气口装有止回阀和消声器，由于气阻作用会导致泵的排气压力上升，所以不能进气口全开放长时间运行和进气口全封闭长时间运行，都会导致泵最终的真空度和使用寿命降低。同时本产品不适合抽含有较多粉尘颗粒的介质，粉尘颗粒的成分、大小、含量多少，均会对泵的正常工作带来一定的影响。要抽必须在进气口安装过滤器，对过滤器必须定期清理和更换。在KF40进气接口内有过滤网，长时间使用过程中空气中有灰尘会堵塞过滤网，产生流量减小，需要定期清理。清理方法是拆卸KF40接口上四颗螺丝取出过滤网，用吹气或清洗剂把过滤网清理干净，装回原处即可，但保证KF40接口与泵体间绝对不漏气。

若客户不得不将泵使用在前述所提及的应用领域，请务必在采购、使用前与本公司的销售人员进行沟通及确认。

泵长时间停机后，若客户需要带腔抽至5pa以内时，建议先热机20分钟（热机时，请先打开进气口，放空运行1-2分钟左右，然后请关闭进气口运行）；泵在使用之前，请务必仔细阅读本使用说明书，特别要注意“使用注意事项”的要求，若有疑问，请第一时间致电与我们联系。

五、泵的安装与运行

在安装时必须检查确认产品型号是否与您订购的型号一致，有无损缺泵的质量要求和装箱单内的物品数量是否一致。若有不一致请在收到产品后第一时间与我们销售人员或售后人员联系解决。

真空泵必须安装在水平地面或机架上，斜度小于5°，螺栓均衡锁紧，不得松动，不要把泵安装、暴露在潮湿条件下的区域。特别是电源接头上的潮气，可能会造成短路、人员触电事故；更不能把泵安装、暴露在易燃、易爆气体或其它有关的危险物中，否则泵的启停可能会引起火灾或爆炸；请保证不要把泵安装在有较多粉尘或者腐蚀性气体的环境中，长时间在这些环境中运行，会降低真空泵的真空度及使用寿命或者直接损坏。

真空泵在5℃至40℃的环境温度下运行，如果泵抽介质温度超过50℃，必须在泵的进气口前安装冷干机，使进气口温度在50℃以下。

电机连接电源，先识别电机参数电压对应接入，接电源时必须切断电源，连接可靠，根据真空泵运转方向调整相位；对真空管连接要确保各连接真空管道绝对不泄漏，如果有漏会影响抽速和真空度；

泵在初次启动或者长时间闲置后，建议先打开进气口，敞开运行5分钟左右（去除压缩腔里面可能残留的水汽，以更好的达到所需要的真空度）；在停运期间，请务必盖好进气口，以免粉尘进入。

六、整机保养

泵在使用规定的时间内，要进行一些检查和保养的工作，能提高使用寿命，否则会影响泵的性能指标及使用寿命。

注：O—交换新件；△—检查，如果有磨损毛病则更换。

务必使用SKF等专用润滑脂。

保养工作有制造工厂或经销商的专业人员完成，不建议用户自行拆机。若发现客户在保修期内有自行拆机的情况，将不予该机的保修服务。

七、可能发生的故障及消除方法

八、整机及配件

*进排气口过滤器，消声器属自购品。

本公司可根据用户要求，设计生产大排量组合机组，变频机组，智能可控可变机组。
